PK6522型号简介

电子压力传感器; 0...100 bar; 0...1450 psi; G 1/4 外螺纹; 开关信号; 接插件; -25...80 °C; IP 67; 相对压力

技术规格

输出信号 开关信号

测量范围

0...100 bar 0...1450 psi

介质温度 [°C] -25...80

爆破压力小值

1000 bar 14500 psi

抗压强度

200 bar 2900 psi

压力 相对压力

电气数据

工作电压 [V] 9.6...32 DC

电流损耗 [mA] < 25

缘电阻小值 [MΩ] 100; (500 V DC)

防护等 III

系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5

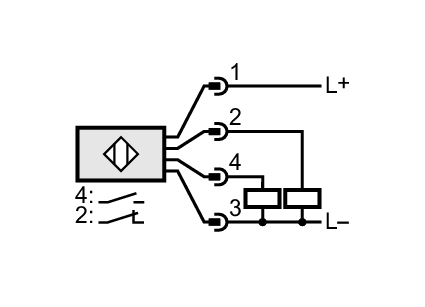

本产品的接线方式

应用

应用 用于工业应用

介质 液体和气体介质

反相保护 有

总的输入/输出

输入和输出总数 数字输出数量: 2

输出

输出数量 2

输出信号 开关信号

电气设计 PNP

数字输出数量 2

输出功能 NC+NO

开关量输出DC电压降大值 [V] 2

开关量输出DC的持续电流负载 [mA] 500

开关频率DC [Hz] 100

短路保护 有

短路保护类型 脉冲

过载保护 有

测量/设定范围

测量范围

0...100 bar 0...1450 psi

开关点, SP

5...100 bar 75...1450 psi

复原点, rP

3...98 bar 50...1420 psi

精度/偏差

开关点精度 [終值的百分比] < ± 2,5; (调节精度)

重复精度 [終值的百分比] < ± 0,5; (温度波动< 10 K)

特征曲线偏差 [終值的百分比] < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line; LS = 限点设定)

温度变化率 /10 K < ± 0.5

软件/编程

开关点调整 转环

工作条件

环境温度 [°C] -25...80

存储温度 [°C] -40...100

外壳防护等 IP 67

/测试

EMC电磁兼容

材料(接液部件) 不锈钢(1.4404 / 316L); FKM

开关动作寿命 五千万

拧紧扭矩 [Nm] 25

系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5

已集成限制器元件 否(可以改装 )

显示器/操作件

显示

操作 LED, 绿色

开关状态 LED, 黄色

承压设备指令 良好的工程实践; 可用于2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g] 94

原材料 PBT; PC; FKM; 不锈钢(1.4404 / 316L)

带尺度 有

DIN EN 61000-6-2

DIN EN 61000-6-3

抗冲击

DIN IEC 68-2-27 50 g (11 ms)

抗震

DIN IEC 68-2-6 20 g (10...2000 Hz)

MTTF [年] 450
